Componentes do Sistema
COMPONENTES DO SISTEMA
Clique nos componentes para mais informações.
AR-CONDICIONADO
Dimensões
-
Ar condicionado: 3500 x 1695 x 278
-
Tubo Aletado: 151x 50,8
Material
-
Tubo Aletado: Alumínio
RADIADOR
Dimensões:
-
Radiador: 431,8 x 355,6
-
Diâmetro Externo: 406,4 mm
Material: Alumínio
RESERVATÓRIO
Dimensões:
Volume: 25 l
Material: Alumínio
BOMBA
Dimensões: 190,5 x 127 x 139,7
Material: Carcaça de Alumínio Fundido
Fonte de Alimentação: 12 ou 24 V
Diâmetro Entrada: 1''
Diâmetro Saída: 1''
Faixa de Temperatura de Trabalho: -40 até 95░C
Tempo de vida (horas): 10.000 h
VÁLVULA DIRECIONAL
Dimensões:
Diâmetro: 40 mm (1.1/2'')
Material: Plástico, Latão
Função:
Controlar o fluxo do fluído de modo que a vazão seja controlada eletronicamente.
VÁLVULA DIRECIONAL
Dimensões:
Diâmetro: 40 mm (1.1/2'')
Material: Alumínio
Função:
Impedir a passagem do fluído em mais de um sentido.
PACOTE DE BATERIAS
Dimensões:
Unidade de Controle: Comprimento - 150 mm Largura -100mm Altura - 20 mm

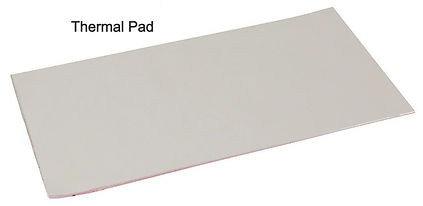

Thermal Pad: Comprimento - 10 mm Largura - 10 mm t (espessura) - 0,3 a 5 mm
Serpentina: Projetado de acordo com as especificações do pacote
Sensor de Temperatura: Comprimento - 61 mm Largura - máx 3,2 mm t (espessura) - máx 1,0 mm
Materiais:
Unidade de Controle: -
Thermal Pad: Silicone
Serpentina: Alumínio
Sensor de Temperatura: NTC - circuito flexível
Célula de Energia: LiFePO4
Função:
Unidade de Controle: Controlar as entradas e saídas do sistemas, atuando através de bomba e válvulas.
Thermal Pad: Diminuir a resistência de contato entre célula e serpentina.
Serpentina: Realizar a troca térmica entre o fluído de arrefecimento e a célula da bateria.
Sensor de Temperatura: Aferir a temperatura das células.
Célula de Energia: Abastecer o sistema elétrico do veículo por meio de reações químicas.
Ar Condicionado
Radiador
Reservatório
Bomba D'Água
Válvula Direcional
Válvula de Retenção
Pacote de Bateria
